Lieu d'origine:
Hebei, Chine
Nom de marque:
JYXC
Certification:
ISO9001 quality management system certification
Numéro de modèle:
AFEXWX
Contactez-nous
Vidéo
Vidéo
Vidéo
Vidéo

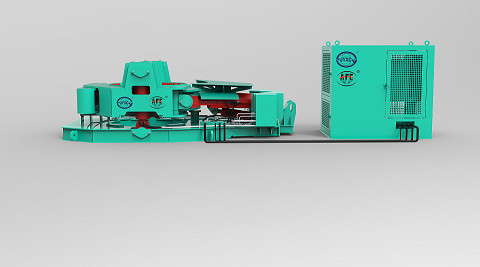

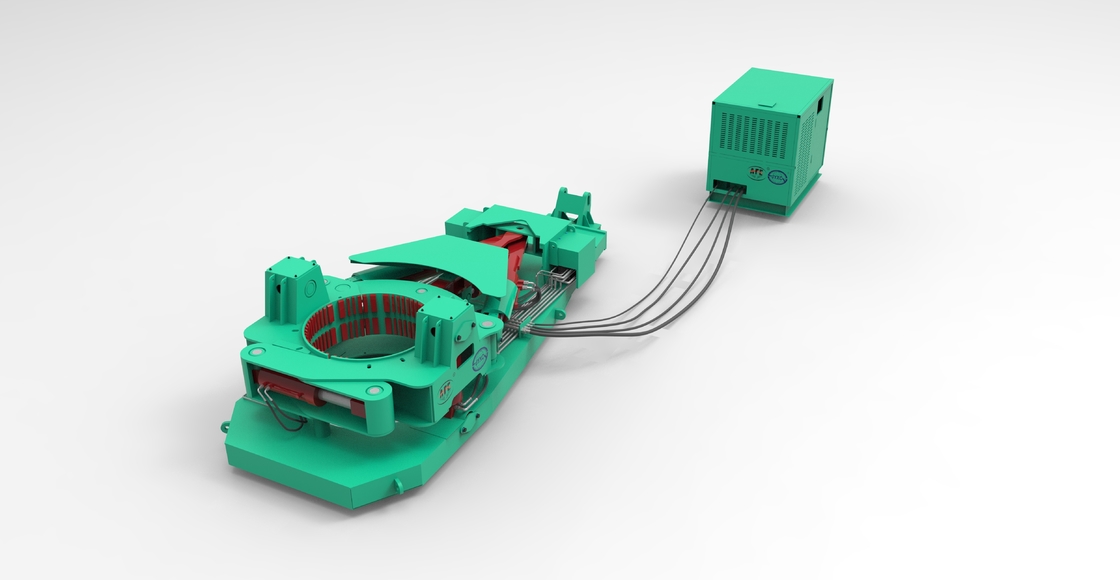

Oscillateur enfermant hydraulique de bride trivalve diesel pour la machine rotatoire de frottage de tuyau
Les oscillateurs enfermants d'AFECZX/oscillateurs enfermants d'AFEXWX :
Caractéristiques :
1. La conception de la bride trivalve, l'enveloppe a automatiquement la bonne représentation au centre, et la force se tenante (force d'étreinte) est grande.
2. La conception mécanique et structurelle d'optimisation est effectuée par des états en construction de simulation sur ordinateur, qui évite le phénomène de l'interférence mobile et du levage d'arc dans le processus fonctionnant.
3. Le moteur et la configuration de système diesel de station de pompage, clients peuvent choisir selon leurs propres besoins.
4. Manuel et mode d'opération à télécommande, simple et commode pour se commuter.
| Modèle | AFEXWX100 | AFEXWX120 | AFEXWX165 | AFEXWX180 | AFEXWX200 | AFEXWX220 | AFEXWX250 |
| Diamètre de Max.casing (millimètre) | φ1000 | φ1200 | φ1650 | φ1800 | φ2000 | φ2200 | φ2500 |
| Pression de fonctionnement (barre) | 320 | 320 | 320 | 320 | 320 | 320 | 320 |
| Couple (KN.m) | 1060 | 2100 | 2450 | 3000 | 4410 | 4920 | 7230 |
| Course de levage (millimètres) | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Force de levage (KN) | 1530 | 2280 | 2500 | 2940 | 3690 | 3690 | 4820 |
| Maintenant la force (KN) | 940 | 1320 | 1470 | 1845 | 2410 | 2410 | 3770 |
| Angle de rotation | 24° | 24° | 24° | 24° | 24° | 24° | 24° |
| Poids (T) | 9 | 13,3 | 20 | 24 | 30 | 34 | 40 |
| Dimension d'ensemble (millimètres) | 3800*2110*1440 | 4640*2280*1690 | 4980*2800*1750 | 5520*3000*2000 | 6020*3440*2050 | 6490*3700*2120 | 7250*4190*2350 |
| Épaisseur de mâchoire (millimètres) | 480 | 520 | 660 | 680 | 750 | 820 | 890 |
| Longueur de Rotaryarc (millimètres) | 218 | 260 | 345 | 375 | 420 | 460 | 524 |
Avantage
1. les contrepoids détachables de 4 à 10 tonnes sont disponibles au besoin.
2. réduisez le coût de transport du contrepoids fait de béton moulé sur place.
3. le travail d'écurie l'action combinée du cadre de contrepoids et du boulon d'ancrage fixe fermement le fond de l'oscillateur au sol, ramenant la force de réaction de l'oscillateur à la plate-forme de forage.
